LEDキャリブレーションとは？必要な機材と実施タイミングの目安
更新日：8月18日
「キャリブレーション」という言葉はLEDビジョン業界で頻繁に使われますが、具体的に何をしているのか意外と知られていません。導入検討中の方、すでに導入済みで色ムラが気になり始めた方に向けて、キャリブレーションの基本を解説します。

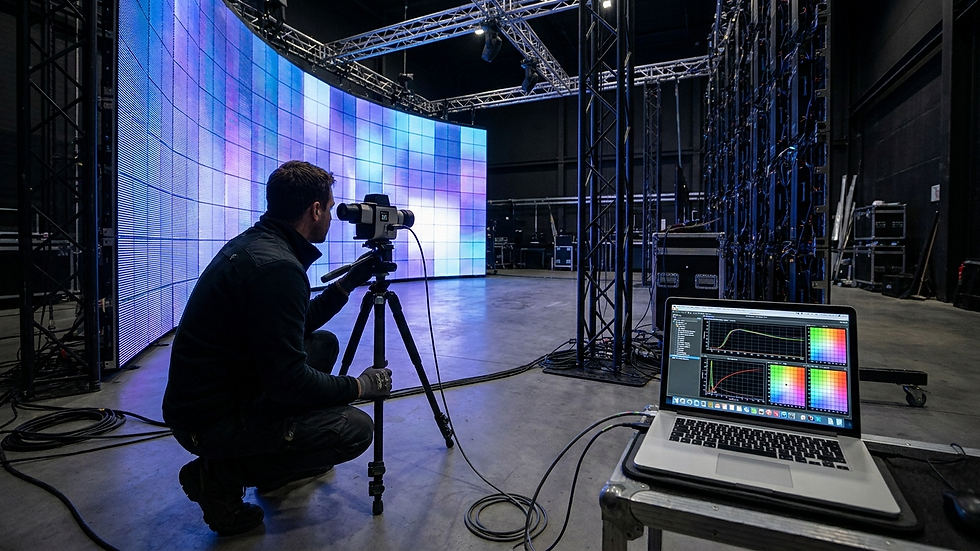

動画で見る：NovaStar C3200によるキャリブレーション作業
キャリブレーションシステム「NovaStar C3200」を使った実際の作業の様子を動画でご覧いただけます。専用カメラでLEDスクリーンを測定し、色・輝度を補正していく流れが分かります。
キャリブレーションとは何か
LEDパネルを構成する無数のLEDチップ1つ1つの発光特性（色・明るさ）を測定し、画面全体で均一に見えるようソフトウェア上で補正する作業です。専用のカメラ・センサーを使って画面を撮影・測定し、モジュールごとのズレをデータとして補正します。
人の目には同じ「白」に見えても、LEDチップ単位で見ると発光特性には必ず個体差があります。この差をそのままにすると、色ムラ・輝度ムラとして現れます。
なぜ必要なのか
製造時の個体差を均す：同ロット・同型番でもチップ単位のばらつきは避けられません
モジュール交換後のズレを合わせる：一部パネルを交換すると、新旧で発光特性が微妙に異なります
経年劣化を補正する：LEDは使用時間とともに輝度が落ちますが、劣化スピードは箇所ごとに異なります
必要な機材（一般的な例）
高精度カラーカメラ／輝度センサー：画面の発光を正確に測定する機材
キャリブレーション制御システム：測定データをもとに補正値を算出し、LED制御システムに反映するソフトウェア
移動・固定用の測定治具：大型ビジョンでは画面全体を漏れなく測定するための設置環境
こうした機材は高額かつ専門知識を要するため、一般的には施設側で保有するのではなく、メーカー・専門業者が保有・運用します。
実施タイミングの目安
新規導入時（出荷前）：製造時の個体差を補正するため。メーカー工場出荷時に実施するのが一般的
モジュール・パネル交換後：新旧パネルの発光特性を合わせるため
導入から半年〜1年ごと：経年劣化のズレを補正するため（使用環境により変動）
色ムラ・輝度ムラが目立ち始めたとき：症状が悪化する前の早期対応として
屋外設置や稼働時間が長い施設ほど劣化・環境変化が早いため、点検頻度を上げることをおすすめします。
自己対応のリスク
キャリブレーションは専用機材と補正ノウハウが必要な専門作業です。知識のないまま設定値をいじると、かえって色ムラが悪化したり、意図しない発色になるリスクがあります。
XIVでは深圳自社工場での出荷前キャリブレーションに加え、導入後の定期点検・再キャリブレーションにも対応しています。「そろそろ色味が気になってきた」という段階でのご相談も歓迎です。
気になる症状や設定でお困りの際は、お問い合わせページよりお気軽にご相談ください。
よくある質問
Q. LEDビジョンのキャリブレーションとは何ですか？
LEDパネルを構成する無数のLEDチップ1つ1つの発光特性（色・明るさ）を専用のカメラやセンサーで測定し、画面全体が均一に見えるようソフトウェア上で補正する作業です。人の目には同じ白に見えてもチップ単位では必ず個体差があり、放置すると色ムラ・輝度ムラとして現れます。
Q. LEDビジョンに色ムラ・輝度ムラが出るのはなぜですか？
主な原因は3つです。同ロット・同型番でも避けられない製造時のチップ単位のばらつき、一部パネルを交換した際の新旧パネルの発光特性の差、そしてLEDの経年劣化です。輝度は使用時間とともに落ちますが劣化スピードは箇所ごとに異なるため、放置するとムラとして目立ってきます。
Q. LEDキャリブレーションはどのタイミング・頻度で実施すべきですか？
目安は、新規導入時（メーカー工場出荷前）、モジュール・パネル交換後、導入から半年〜1年ごとの定期補正、そして色ムラ・輝度ムラが目立ち始めたときの4つです。屋外設置や稼働時間が長い施設ほど劣化や環境変化が早いため、点検頻度を上げることをおすすめします。
Q. LEDキャリブレーションにはどんな機材が必要ですか？
一般的には、画面の発光を正確に測定する高精度カラーカメラや輝度センサー、測定データから補正値を算出してLEDに反映する制御システム（例：NovaStar C3200）、大型ビジョンで画面全体を漏れなく測定するための測定治具です。高額で専門知識も要するため、通常はメーカーや専門業者が保有・運用します。
Q. LEDキャリブレーションを自社で行うことはできますか？
おすすめしません。専用機材と補正ノウハウが必要な専門作業で、知識のないまま設定値をいじると、かえって色ムラが悪化したり意図しない発色になるリスクがあります。XIVでは深圳自社工場での出荷前キャリブレーションに加え、導入後の定期点検・再キャリブレーションにも対応しています。
